インシュラル120/140

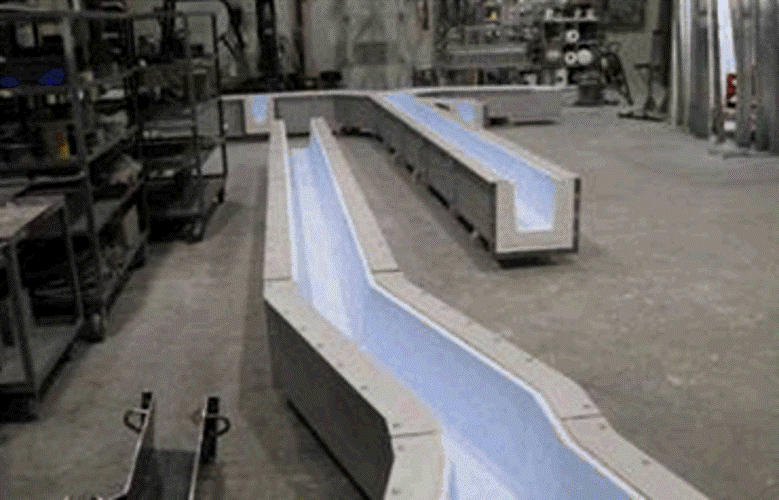

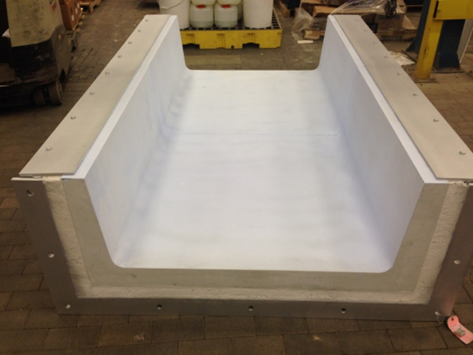

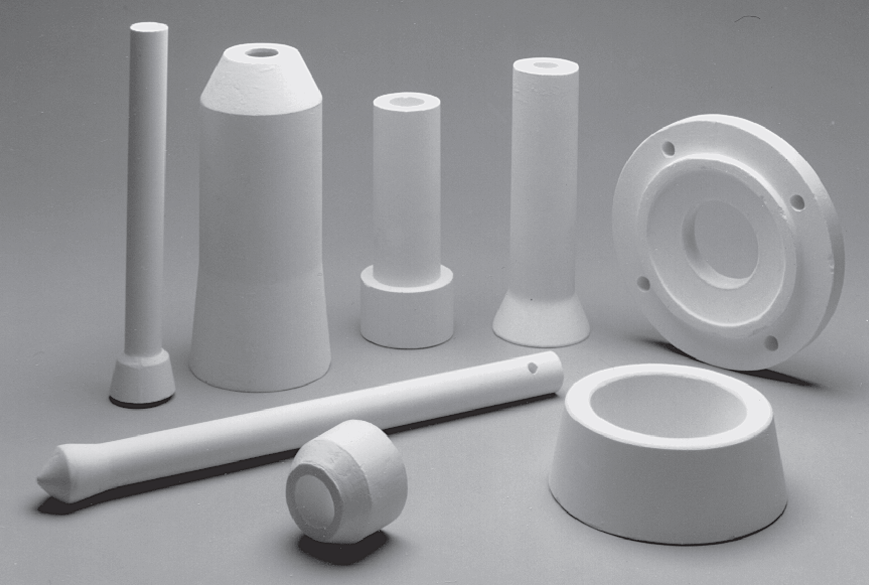

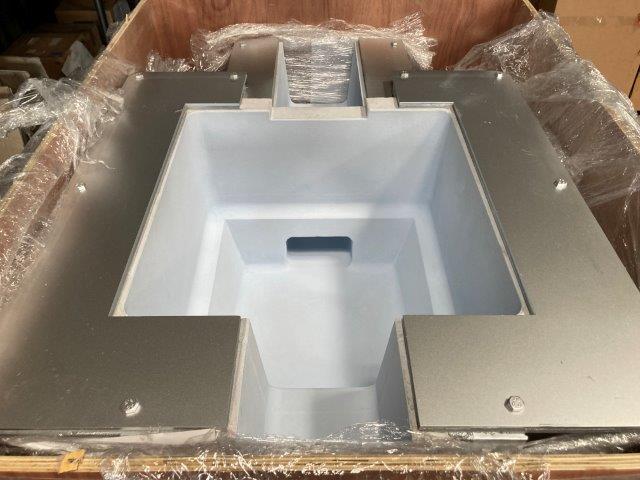

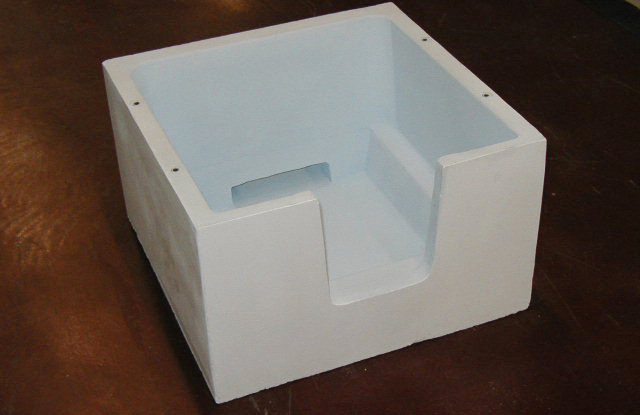

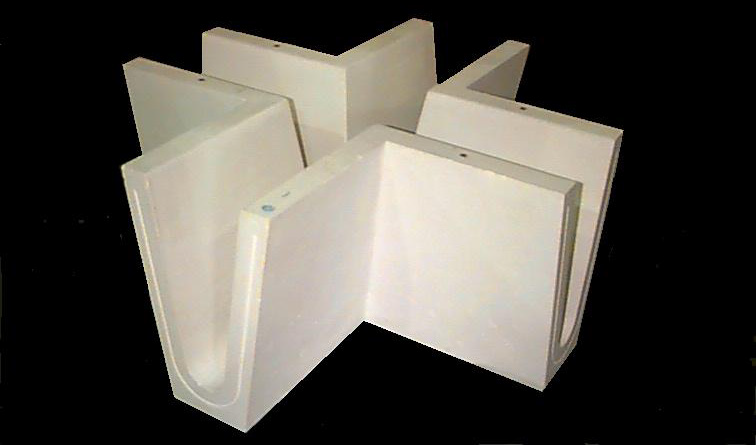

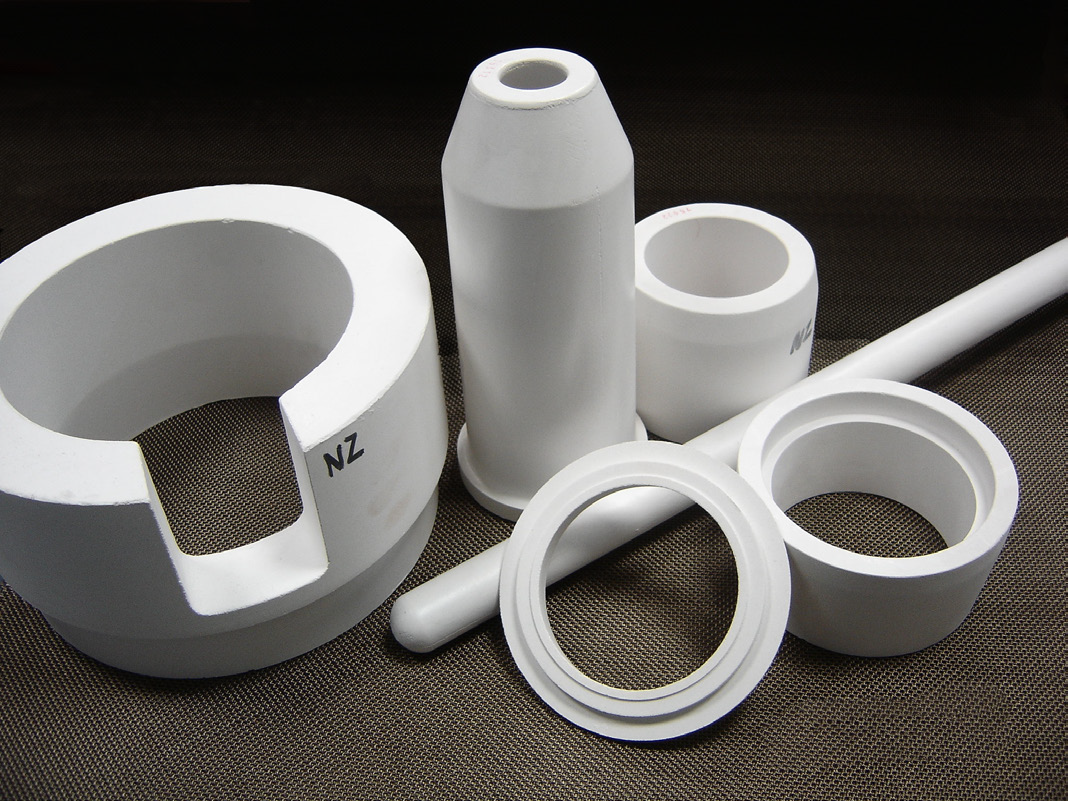

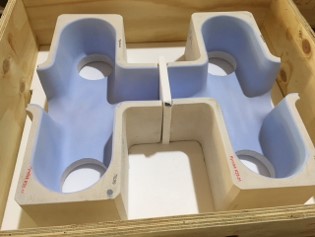

インシュラル樋は、従来に比べて品質改善された断熱耐火性樋で1,000℃以下の溶湯の輸送、分配、注湯を行う際に使用されます。標準断熱タイプのインシュラル120樋と高強度タイプのインシュラル140樋とに分類されます。

特徴

アルミニウム溶湯に対して極めて非濡れ性です。
従来のキャスタブルに比べて断熱性が優れており、輸送中に溶湯の温度低下を防げます。
比重が小さく溶湯に対してインクルージョンになりにくいです。
定形品のため施工が簡単で、加工も容易です。
耐久性があります。

インシュラル120物性

物 性

1.比 重 1.2 〜1.3
2.曲げ強度 (MPa) 4 〜 5
3.熱伝導率(W/mK) 0.26(750℃)
4.最高常用温度(℃) 880
5.最高使用温度(℃) 1,000
6.線膨張率 0.25%以下 (700℃)
7.化学組成 Al2O3:25 _ 30 %
SiO2:50 _ 70 %
CaO:10 _ 15 %

インシュラル140物性

物 性

1.比 重 1.35 〜1.45
2.曲げ強度 (MPa) 5 〜 6
3.圧縮強度(MPa) 8 〜 22
4.最高常用温度(℃) 880
5.最高使用温度(℃) 1,000
6.線膨張率 0.20 % (750℃)
7.化学組成 Al2O3:18 - 23 %
SiO2:65 - 75 %
CaO:5 - 10 %

標準樋(単位:mm)

名称 W (W) H W1 W2 H1 R L
ST−L1 162 162 122 105 60 84 15 800
ST−L2 140 140 80 90 60 50 15 800
ST−L3 137 137 153 77 57 113 10 746
ST−L4 175 175 105 115 95 70 15 800
ST−L5 194 194 233 134 90 193 15 600
ST−L5A 194 194 233 134 90 193 15 838
ST−L5B 194 194 233 134 90 193 15 1000
ST−L6 220 220 200 150 120 150 20 800
ST−L6A 220 220 200 150 120 150 20 830
ST−L6B 220 220 200 150 120 150 20 1000
ST−L7 280 280 150 180 150 100 20 700
ST−L8 290 220 260 169 115 200 40 1050
ST−L9 104 104 101 64 54 75 15 700
ST−L10 110 110 102 80 60 72 15 610
ST−L11 145 145 120 95 70 85 15 700
ST−L12 280 280 240 200 160 190 30 878
ST−L13 320 320 300 240 210 240 40 800
ST−L14 320 320 360 240 210 300 40 800
ST−L15 240 240 240 160 140 200 30 800
ST−L16 194 194 190 154 90 150 15 1000
ST−L17 300 300 390 220 200 330 40 800
ST−L18 290 290 305 230 150 255 30 850
ST−L19 162 162 185 106 60 147 15 1000
ST−L21 280 280 300 200 160 245 30 1100

エンド樋(単位:mm)

名称 断面寸法 L
ST−L103 ST−L3と同じ 746
ST−L104 ST−L4と同じ 500
ST−L105 ST−L5と同じ 700
ST−L105A ST−L5と同じ 380
ST−L105B ST−L5と同じ 800
ST−L105C ST−L5と同じ 1000
ST−L106 ST−L6と同じ 700
ST−L106A ST−L6と同じ 800
ST−L106B ST−L6と同じ 1000
ST−L107 ST−L7と同じ 700
ST−L108 ST−L8と同じ 600
ST−L109 ST−L9と同じ 400
ST−L110 ST−L10と同じ 400
ST−L111 ST−L11と同じ 570
ST−L112 ST−L12と同じ 570
ST−L112A ST−L12と同じ 800
ST−L113 ST−L13と同じ 800
ST−L114 ST−L14と同じ 800
ST−L115 ST−L15と同じ 800
ST−L116 ST−L16と同じ 1000
ST−L117 ST−L17と同じ 800
ST−L118 ST−L18と同じ 1000
ST−L119 ST−L19と同じ 1000
ST−L121 ST−L21と同じ 1200
