アルミニウム品質向上のための設備・副資材を総合的に提供しています。
ここからページ内リンクです。
ここから本文です。
耐火物・コーティング・潤滑剤
CERAMITE BKR シリーズ
ボーキサイト質耐火物
セラマイト BKRシリーズは、ボーキサイト質の耐火物です。この耐火物のプリキャスト製品は、アルミニウム、合金鉄、採鉱、セメントそして製鋼業において使用されています。この骨材の最大粒径は、4-5mmです。 セラマイトでは骨材の配合によってシリーズ製品の特性を決定しています。セラマイトBKRシリーズは、高強度とすぐれた耐摩耗性、そして低熱伝導率といった特性が含まれます。 BKRシリーズの耐火物は、優れた断熱と絶縁特性があり最高使用温度は1200～1500℃です。
特徴と利点
| ● | 高強度 |
| ● | 耐摩耗性に優れる |
| ● | 低熱伝導率 |
ラインナップと用途
| ● | BKR |
| ● | BKR-F （こて塗りできます。） |
| ● | BKR-P |
| ● | BKR-S （セルフフロー、ほとんどの事例でバイブレータなしに流し込めます） |
| プレキャスト | 材質 |
| 坩堝環 | BKR-F |
| 坩堝炉、底および壁（サイズによる） | BKR, BKR-S, |

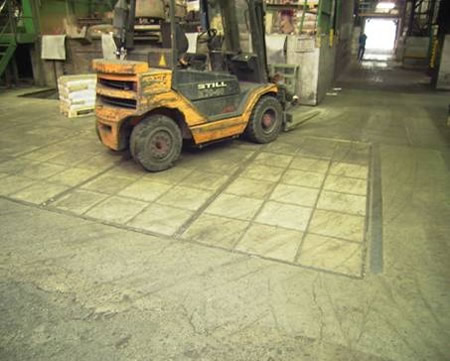

| フロアタイル | BKR |
| 炉のジャム | BKR-S, BKR-F |
| ポットルーム | BKR |
成分表
| 代表値 (%) | ||||
| BKR | BKR-F | BKR-P | BKR-S | |
| Al2O3 | 76 |
73 |
84 |
76 |
| SiO2 | 8 |
10 |
8 |
10 |
| CaO | 6 |
7 |
1 |
4 |
| Fe2O3 | 1 |
1 |
1 |
1 |
物性値
| 項目 | 温度(℃) |
BKR |
BKR-F |
BKR-P |
BKR-S |
| かさ密度(kg/m3) | 20 |
2900 |
2800 |
2900 |
2800 |
600 |
2700 |
2600 |
2800 @ 850°C |
2700 |
|
| 曲げ強度(MPa) | 20 |
20 |
18 |
7 |
13 |
600 |
19 |
20 |
– |
29 |
|
850 |
18 |
16 |
17 |
19 |
|
1000 |
15 |
16 |
31 |
21 |
|
1200 |
– |
– |
28 |
– |
|
1500 |
– |
– |
24 |
– |
|
| 圧縮強度(MPa) | 20 |
189 |
159 |
50 |
141 |
600 |
205 |
191 |
– |
226 |
|
850 |
143 |
138 |
150 |
151 |
|
1000 |
138 |
126 |
>220 |
161 |
|
1200 |
– |
– |
200 |
– |
|
1500 |
– |
– |
180 |
– |
|
| 熱間破断係数(MPa) | 1000 |
15 |
21 |
>28 |
26 |
| 磨耗（cm3) | 20 |
4.6 |
6 |
– |
4.1 |
600 |
3.6 |
4.7 |
– |
3.6 |
|
| 熱伝導率(W/m･K) | 300 |
2.3 |
– |
3.3 |
3.2 |
600 |
2.1 |
– |
2.7 |
2.7 |
|
900 |
2.3 |
– |
2.9 |
2.5 |
|
| 線熱膨張(20-850℃) |
|
0.70% |
– |
0.60% |
0.60% |
| 残存線膨張収縮 (20-850℃) |
|
-0.41% |
– |
-0.30% |
-0.27% |
| 最高使用温度(℃) |
|
1200 |
1200 |
1500 |
1200 |
| 最大粒径(mm) |
|
～4 |
～4 |
～5 |
～4 |
